Fresa PCD Tipo V 90° para CNC | Gravação e Chanframento – Ferratti

Precisão para gravações, canais em V e chanfros em CNC.

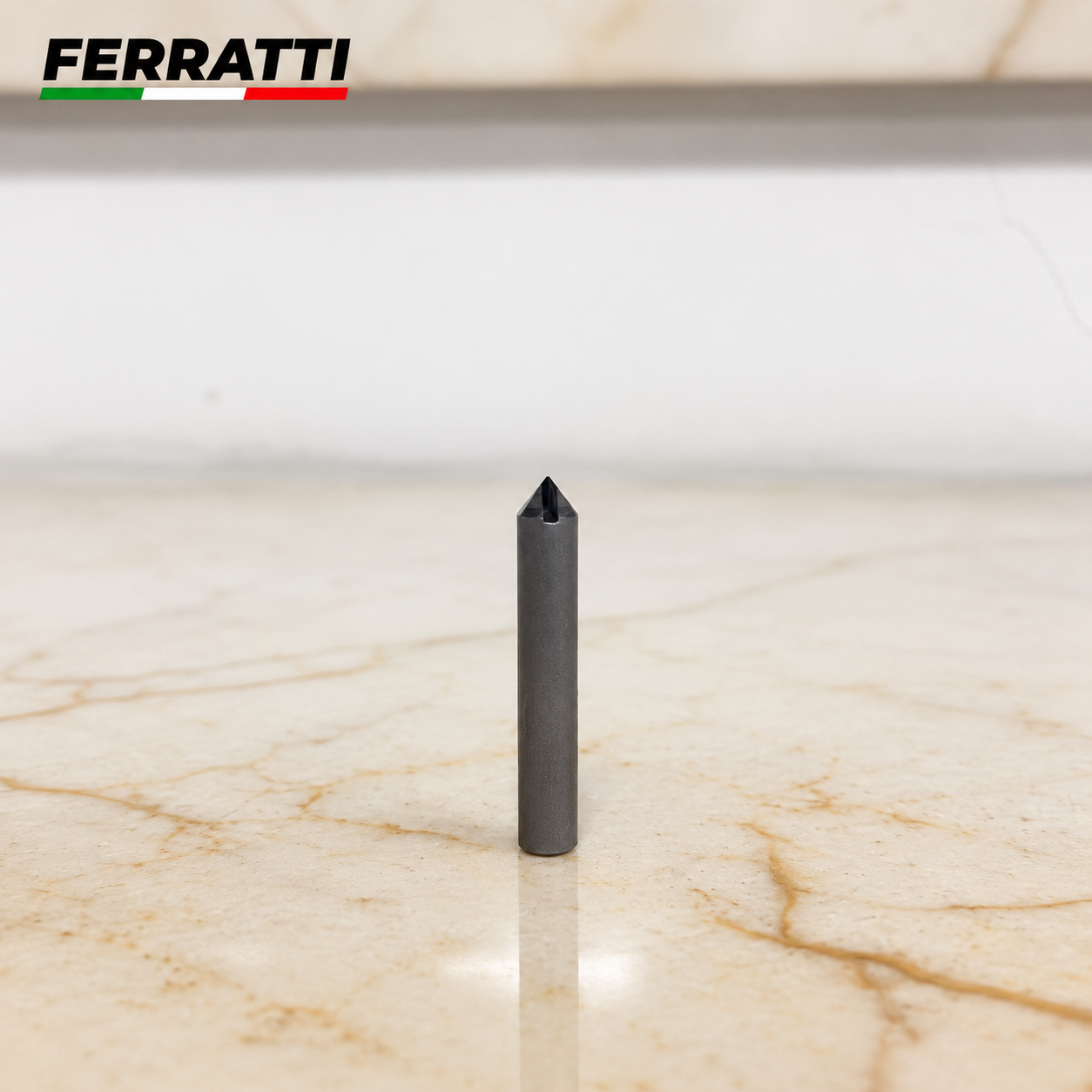

A Fresa PCD Tipo V 90° Ferratti foi desenvolvida para operações de gravação, usinagem e acabamento em máquinas CNC para pedras naturais e superfícies industrializadas. Equipada com pastilha de PCD (Diamante Policristalino) e geometria em perfil V de 90°, proporciona excelente definição de corte, estabilidade e elevada resistência ao desgaste.

Com ponta de 0,4 mm e opções de haste de 6 mm, 8 mm, 10 mm e 12 mm, permite selecionar a ferramenta adequada à configuração da máquina e ao trabalho desejado. O ângulo de 90° é especialmente indicado para letras, logotipos, desenhos, canais em V, filetes, chanfros e acabamentos decorativos.

Principais aplicações

• Gravação de letras, nomes e números;
• Escritas e gravações em lápides;
• Logotipos e desenhos personalizados;
• Gravações decorativas e em baixo-relevo;
• Execução de canais em V;
• Filetes e detalhes decorativos;
• Chanframento de bordas;
• Marcação e usinagem artística;
• Acabamentos de precisão em máquinas CNC.

Perfil V de 90°: para que serve?

A geometria de 90° produz um perfil em V com maior abertura, sendo indicada para trabalhos que exigem boa definição visual, precisão e acabamento uniforme.

É uma excelente opção para:

• Letras e números;
• Logotipos e desenhos;
• Gravações decorativas;
• Canais em V mais abertos;
• Chanfros;
• Filetes e acabamentos.

Importante: a largura final da gravação ou do canal depende também da profundidade de usinagem programada na CNC. Quanto maior a profundidade, maior será a abertura produzida pelo perfil de 90°.

Materiais indicados

• Granito;
• Mármore;
• Quartzo;
• Quartzo industrializado;
• Porcelanato;
• Pedras sinterizadas;
• Superfícies ultracompactas compatíveis com a ferramenta.

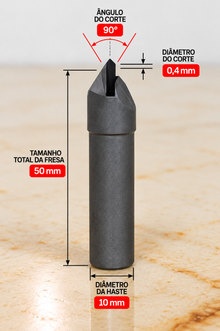

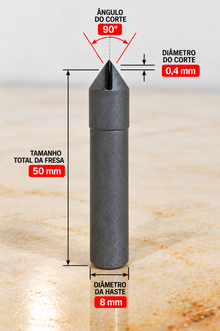

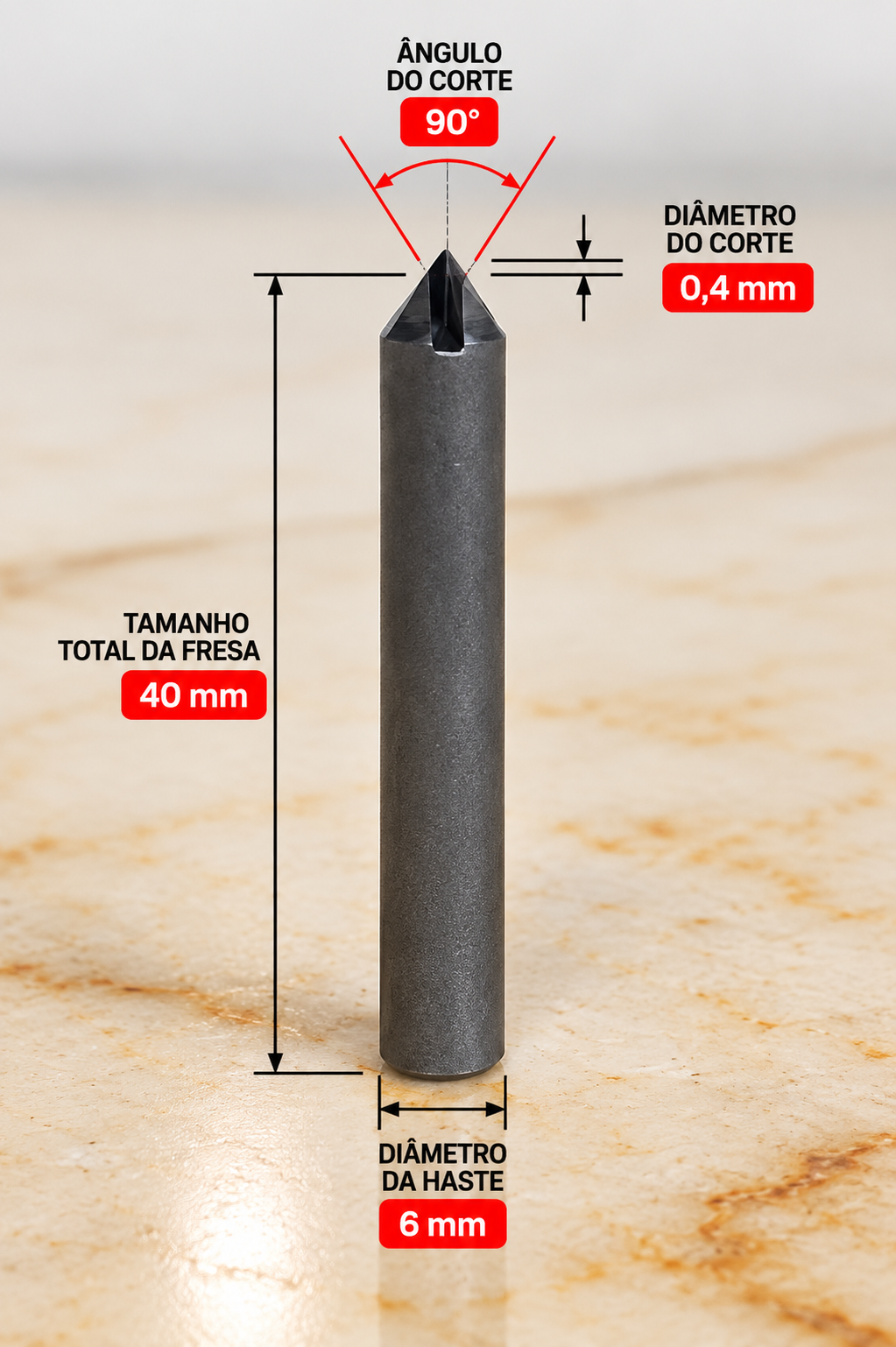

Como interpretar as medidas

As medidas das fresas seguem o padrão:

Diâmetro da haste × Comprimento total × Espessura da ponta × Ângulo

Exemplo: 6 × 40 × 0,4 × 90°

• 6 mm — diâmetro da haste;
• 40 mm — comprimento total da ferramenta;
• 0,4 mm — espessura da ponta;
• 90° — ângulo de abertura da geometria em V.

Modelos disponíveis

*As faixas de RPM apresentadas são referências iniciais e podem exigir ajustes conforme o material, potência e modelo do spindle, avanço, profundidade de corte, fixação, refrigeração e demais condições de usinagem. Utilize sempre parâmetros compatíveis com a máquina e com a aplicação.

Características

• Pastilha de PCD (Diamante Policristalino);
• Geometria em perfil V de 90°;
• Ponta de 0,4 mm;
• Opções de haste de 6 mm, 8 mm, 10 mm e 12 mm;
• Elevada resistência ao desgaste;
• Excelente definição em gravações e detalhes;
• Boa estabilidade durante a usinagem;
• Acabamento preciso e uniforme;
• Alta repetibilidade em trabalhos seriados;
• Indicada para utilização profissional em máquinas CNC.

Por que utilizar PCD?

O Diamante Policristalino (PCD) apresenta elevada resistência ao desgaste, característica especialmente importante na usinagem de materiais abrasivos. Em condições adequadas de trabalho, contribui para manter a qualidade da aresta de corte por mais tempo, proporcionando precisão, estabilidade e repetibilidade durante a produção.

Isso torna a ferramenta especialmente interessante para operações profissionais que exigem qualidade de acabamento, produtividade e maior durabilidade da ferramenta.

Recomendações de uso

• Confirme se o diâmetro da haste é compatível com a pinça ou porta-ferramenta da CNC;
• Realize a fixação correta da ferramenta antes da operação;
• Utilize refrigeração adequada à ferramenta, ao material e ao processo;
• Ajuste RPM, avanço e profundidade de corte conforme o material e as características da máquina;
• Evite impactos e esforços laterais inadequados sobre a pastilha de PCD;
• Utilize profundidades de usinagem compatíveis com a aplicação;
• Inspecione periodicamente as condições da ferramenta;
• Mantenha a fresa limpa e armazenada adequadamente após o uso.

Conteúdo da embalagem

01 Fresa PCD Tipo V 90° Ferratti – ponta 0,4 mm, na medida selecionada no momento da compra.

Está em dúvida sobre qual medida escolher?
Consulte nossa equipe informando o material, o trabalho desejado e o modelo da sua CNC para auxiliarmos na escolha da ferramenta mais adequada.
